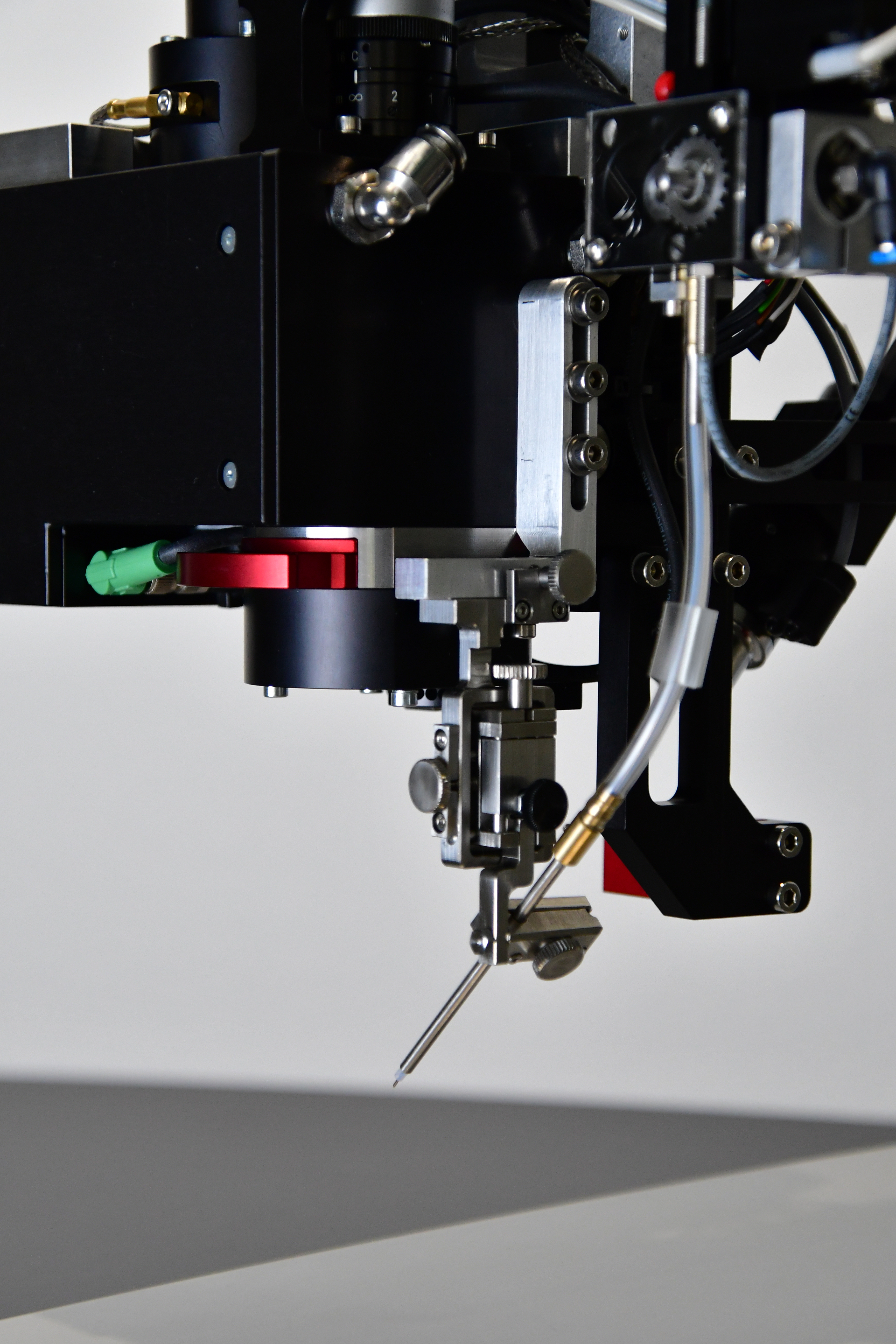

Adaptives Laserwerkzeug - FlexBeam

Das von Wolf entwickelte Laserlötwerkzeug „Flex Beam“ bietet die Möglichkeit der örtlichen und zeitlichen Leistungsmodulation, indem sich der Laserstrahl auf beliebigen Bahnen, beliebig oft über das Werkstück bewegen lässt.

Vorteile:

Erstmals lassen sich mit einem Laserlötwerkzeug grundverschiedene Formen von Lötstellen auf einem Produkt bearbeiten
Durchstrahlen der PCB kann verhindert werden, indem lediglich der Pin und das Löt-Pad erwärmt werden
Fügepartner mit unterschiedlichen Wärmekapazitäten können variable Energieeinträge zur gleichmäßigen Vorwärmung erfahren

Prinzip

Der aus einer Laserdiode kommende Strahl wird zunächst kollimiert, von Blenden geformt und trifft dann in einem 45°-Winkel auf den Scanner. Dieser fungiert als beweglicher Spiegel, der den einfallenden Laserstrahl ablenken kann. Der Scanner-Spiegel kann den Laserstrahl so schnell über die Lötstelle bewegen, dass ein gleichmäßiger und schnellerer Energieeintrag in die Lötstelle gewährleistet werden kann.
